Serie FHPA26 - Salida de CA
Sensores submarinos de desplazamiento de alta presión
Características del producto
- Alcance: de 0 a 300 mm
- Tensión de excitación: 1-12 V CA
- Frecuencia de excitación: 2,5 kHz
- Precisión de linealidad: ±0,25% (escala completa)
- Resistencia a la presión: 35MPa
aparato
- Información de posición bajo el agua
- robot submarino
- Máquina de pruebas de presión
- Cilindro hidráulico
La serie FHPA26 de transductores de desplazamiento LVDT con salida de CA de Abeck Sensors está diseñada para ofrecer una alta fiabilidad en aplicaciones que requieren presiones extremadamente altas, a la vez que funcionan en los duros entornos que requieren las aplicaciones en aguas profundas. Estos sensores están fabricados con materiales especiales de alta presión y pueden funcionar a presiones de hasta 350 Bar.
La serie FHPA26 de sensores de posición LVDT de alta presión y resistentes al agua de mar ofrece un excelente rendimiento y está disponible en rangos personalizados de hasta 300 mm.
Cuando un equipo se sumerge en el océano durante un periodo de tiempo indefinido, la fiabilidad del instrumento elegido es fundamental. Los transductores de desplazamiento LVDT de la serie FHPA26 están diseñados con conectores sumergibles y tienen un grado de protección IP69K.
Abek Sensors tiene una amplia experiencia en el diseño y la fabricación de sensores LVDT y puede personalizar el diseño mecánico y eléctrico del sensor para satisfacer los requisitos de diseño del usuario.
Especificaciones eléctricas
| parámetros | norma |
| alcance (de balanzas o aparatos de medida) | 0-150 mm (opcional), 300 mm personalizable |
| Tensión de excitación: | 1-12 V CA, 3 V (nominal) |
| Frecuencia de excitación: | 400-10kHz, 2,5kHz (nominal) |
| Error de linealidad: | <±0,25% de FSO. |
| Error de repetición: | <0,01% de FSO |
| Error de histéresis: | <0,01% de FSO |
| Temperatura de trabajo: | -40°C a +85°C |
| Coeficiente de temperatura: | -0,02 por cent/°C (nominal) |
Dimensiones mecánicas

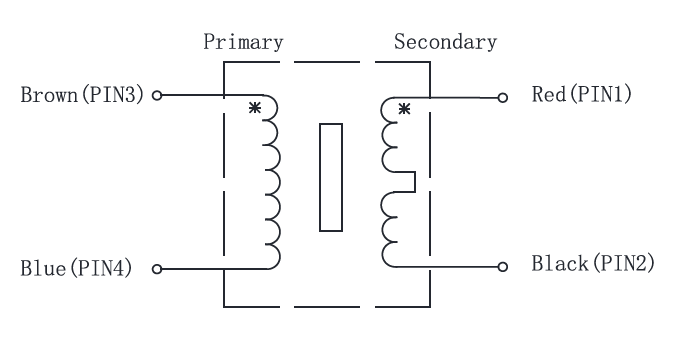

Definiciones de cableado
| parámetros | número de modelo | FHPA26-0010 | FHPA26-0025 | FHPA26-0050 | FHPA26-0100 | FHPA26-0150 |
| alcance (de balanzas o aparatos de medida) | mm | ±5 | ±12.5 | ±25 | ±50 | ±75 |
| Longitud del fuselaje "A | mm | 102 | 168 | 196 | 288 | 367 |
| Longitud del núcleo "B | mm | 42 | 87.6 | 87.6 | 134.6 | 157.5 |
| Posición central "C | mm | 35.5 | 68.5 | 82.5 | 128.5 | 168 |
| (nivel de) sensibilidad | mV/V/mm | 80 | 25 | 24 | 15 | 9.8 |
| Impedancia primaria | Ω | ≥1400 | ≥1200 | ≥1250 | ≥2150 | ≥2150 |
Realizar un pedido
| norma | número de modelo | código de material |
| ±5mm LVDT | FHPA26-0010 | 0356-0282 |
| ±12,5 mm LVDT | FHPA26-0025 | 0356-0283 |
| ±25mm LVDT | FHPA26-0050 | 0356-0284 |
| ±50mm LVDT | FHPA26-0100 | 0356-0285 |
| ±75mm LVDT | FHPA26-0150 | 0356-0286 |
| ±100mm LVDT | FHPA26-0200 | 0356-0287 |
| ±150mm LVDT | FHPA26-0300 | 0356-0288 |
sustitución (piezas)
| código de material | Nombre del material | Modelo | descripciones |
| 0356-HG4-001 | Conjuntos de cables LVDT | HGC-4-1M | Conjunto de cables del sensor de desplazamiento subacuático, longitud del cable1apellido Mi |
| 0356-HG4-002 | Conjuntos de cables LVDT | HGC-4-2M | Conjunto de cables del sensor de desplazamiento subacuático, longitud del cable2apellido Mi |
| 0356-HG4-003 | Conjuntos de cables LVDT | HGC-4-5M | Conjunto de cables del transductor de desplazamiento subacuático, longitud del cable 5 metros |
| 0355-0004 | Bloques de montaje LVDT | MTD-26 | 26mmDiámetro exteriorSoporte de montaje para LVDTSoporte de montaje |
