FCNA10系列
微型LVDT位移传感器
产品特性
- 9.5mm小直径，轻质铁芯
- 量程±0.025英寸~±2.0英寸
- 非线性优于±0.25% FRO
- 工作温度105°C（220°F）
- 密封等级：IEC IP-61
- 不锈钢外壳
应用领域
- 机床及工具定位
- 机械手定位
- 阀门位置测量
- 医疗设备
- 气缸位置
- 油/气井监测
- 自动检测设备
- 自动柜员机
阿贝克传感器推出的FCNA10 系列微型LVDT位移传感器适用于各种狭小空间的安装，并且为应对复杂恶劣的使用环境。轻质的铁芯使这些微型的 LVDT非常适用于高响应的动态计量。FCNA10位移传感器具有分辨率高、重复性好、阻抗低、灵敏度高、线性度好、环境适应性和可靠性高等技术优势。最大线性误差都不超过±0.25% FS。
FCNA10 系列有多种技术指标可供客户选择，除了选型表中已经提供的选项，还可依据客户的要求进行多方面定制，包括螺纹规格、回弹装置、出线方式等诸多机械结构方面的需求；以及耐低温、耐高温、耐辐射等诸多特殊应用环境的适应性设计。
为方便客户的实际应用，我们同时供应多种与传感器匹配的配件，该系列相关的安装夹具、信号处理器等配件信息请联系我们咨询。
同系列耐高温200℃、高压160MPa规格，请查阅FCXA10系列。
外形尺寸

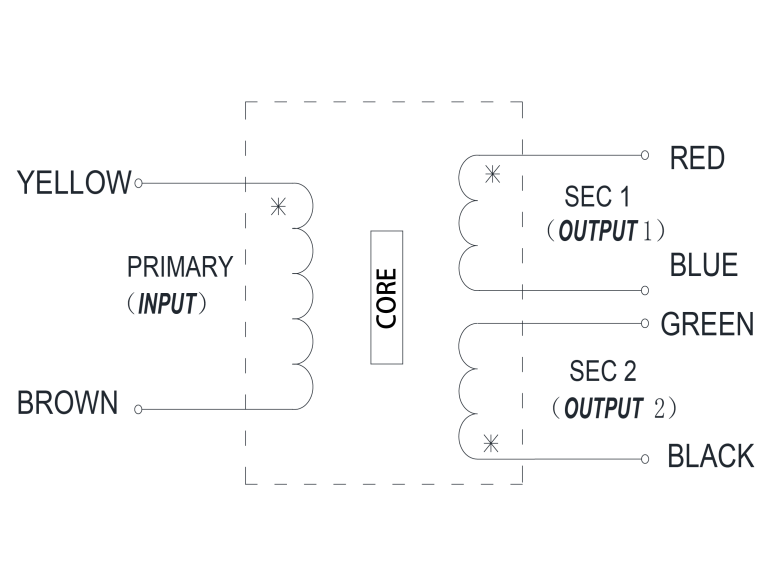

接线定义
电气参数
| 型号 | FCNA10-00125 | FCNA10-00325 | FCNA10-00525 | FCNA10-01325 | FCNA10-02525 | FCNA10-05025 | FCNA10-10025 | |
| 量程 | mm | ±0.63 | ±1.25 | ±2.5 | ±6.3 | ±12.5 | ±25 | ±50 |
| mm | 0~1.26 | 0~2.5 | 0~5 | 0~12.6 | 0~25 | 0~50 | 0~100 | |
| 机身尺寸 “A” | mm | 12.7 | 19.1 | 25.4 | 44.5 | 84 | 142.2 | 252.5 |
| 磁芯尺寸 “B” | 毫米 | 10 | 10.2 | 16 | 28.6 | 50 | 76.2 | 134.6 |
| 基准零位 “P” | 毫米 | 6.35 | 9.55 | 12.7 | 22.5 | 42 | 71.1 | 126.25 |
| 灵敏度 | mV/V/毫米 | 130 | 63 | 63 | 87 | 67 | 26 | 20 |
| 初级阻抗 | Ω | ≥90 | ≥340 | ≥340 | ≥500 | ≥435 | ≥780 | ≥540 |
