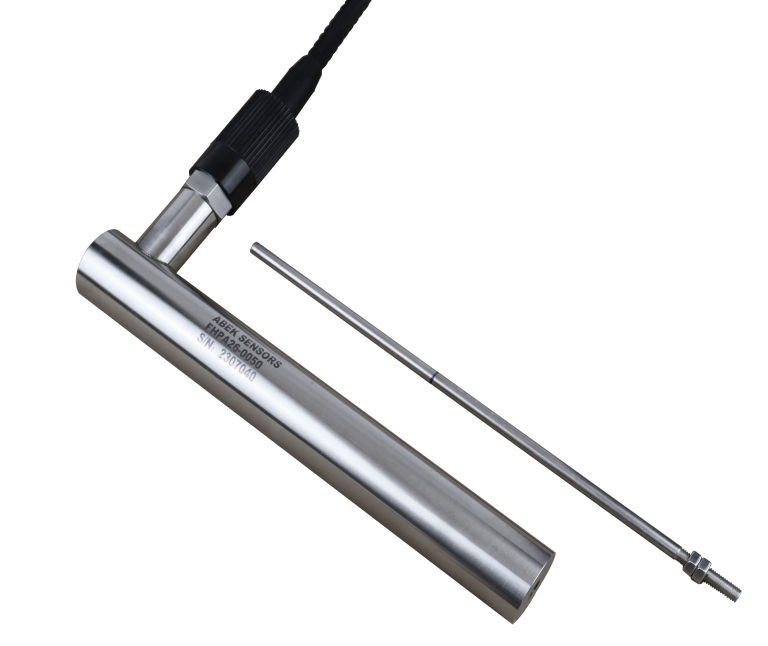

FHPA26系列-交流输出
水下高压位移传感器
阿贝克传感器推出的FHPA26系列交流输出LVDT位移传感器专为高可靠要求极高压应用而设计，同时在深海应用所需的恶劣环境中工作。这些传感器由特殊的高压材料制成，可在高达350Bar的压力下工作。
FHPA26系列高压和耐海水LVDT位置传感器具有卓越的性能，可提供最大300mm订制量程。
当设备无限期被淹没在海洋里,选择仪器的可靠性至关重要。FHPA26系列LVDT位移传感器设计有可湿插拔的水下连接器，防护等级可达IP69K。
阿贝克传感器有丰富的 LVDT 传感器设计制造经验，可以根据用户需求订制传感器的机械和电气及设计，以满足用户的设计要求。
电气规格
| 参数 | 规格 |
| 量程 | 0-150mm（可选），300mm可定制 |
| 激励电压： | 1-12V AC，3V(额定) |
| 激励频率： | 400-10kHz，2.5kHz（额定） |
| 线性误差： | <±0.25% of FSO， |
| 重复误差： | <0.01% of FSO |
| 磁滞误差： | <0.01% of FSO |
| 工作温度： | -40℃ to +85℃ |
| 温度系数： | -0.02％/℃（额定） |
机械尺寸

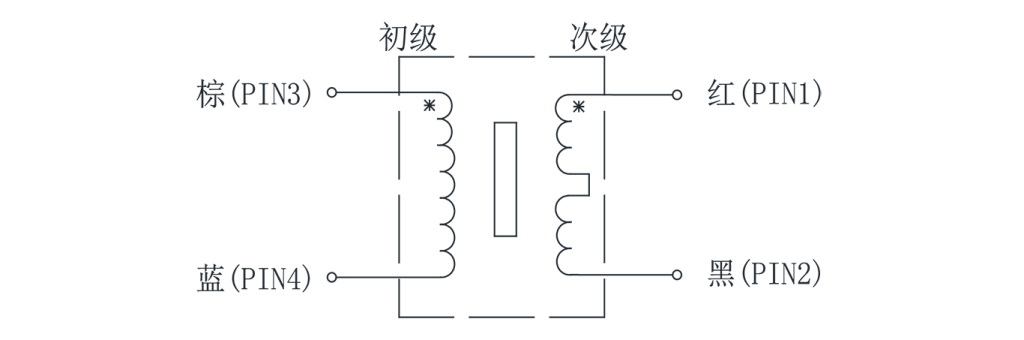

接线定义
| 参数 | 型号 | FHPA26-0010 | FHPA26-0025 | FHPA26-0050 | FHPA26-0100 | FHPA26-0150 |
| 量程 | mm | ±5 | ±12.5 | ±25 | ±50 | ±75 |
| 机身长度 “A” | mm | 102 | 168 | 196 | 288 | 367 |
| 磁芯长度 “B” | mm | 42 | 87.6 | 87.6 | 134.6 | 157.5 |
| 中心位置 “C” | mm | 35.5 | 68.5 | 82.5 | 128.5 | 168 |
| 灵敏度 | mV/V/mm | 80 | 25 | 24 | 15 | 9.8 |
| 初级阻抗 | Ω | ≥1400 | ≥1200 | ≥1250 | ≥2150 | ≥2150 |
订购
| 规格 | 型号 | 物料编码 |
| ±5mm LVDT | FHPA26-0010 | 0356-0282 |
| ±12.5mm LVDT | FHPA26-0025 | 0356-0283 |
| ±25mm LVDT | FHPA26-0050 | 0356-0284 |
| ±50mm LVDT | FHPA26-0100 | 0356-0285 |
| ±75mm LVDT | FHPA26-0150 | 0356-0286 |
| ±100mm LVDT | FHPA26-0200 | 0356-0287 |
| ±150mm LVDT | FHPA26-0300 | 0356-0288 |
配件
| 物料编码 | 物料名称 | Model | 描述 |
| 0356-HG4-001 | LVDT Cable Assemblies | HGC-4-1M | 水下位移传感器线缆组件，线长1米 |
| 0356-HG4-002 | LVDT Cable Assemblies | HGC-4-2M | 水下位移传感器线缆组件，线长2米 |
| 0356-HG4-003 | LVDT Cable Assemblies | HGC-4-5M | 水下位移传感器线缆组件，线长5米 |
| 0355-0004 | LVDT Mounting Blocks | MTD-26 | 26mm外径LVDT用安装支架 |
