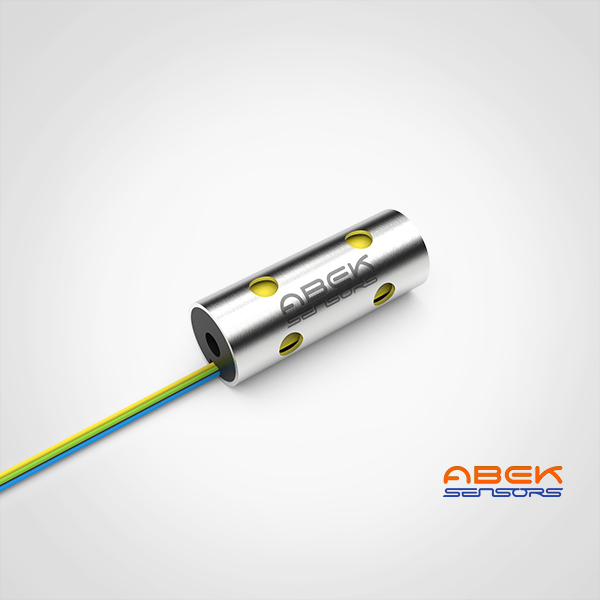

北京阿贝克传感器技术公司（ABEK SENSORS）为岩土/岩石/岩芯 力学试验行业订制的高温200℃、高压140MPa（非导电介质）LVDT位移传感器。详细资料请访问FCXA10位移传感器界面：http://www.abeksensors.com/index.php?id=94

ABEK SENSORS LVDT局部应变传感器可以直接在试样上测量轴向和径向小应变，是一款优质的LVDT位移传感器。

在常规实验室试验中精确确定土的刚度是困难的。通常，三轴试样轴向刚度的确定是通过包括一系列的附加位移测量来确定的。例如，三轴试验中真实土应变的变化可能被加载和加载测试系统的可塑性所掩盖。设备的可塑性和试样安放影响使得试验时试样的应力应变特性难以正确的获得，特别对于小应变范围的试验。所以大多数三轴试验得出的土的刚度，往往远低于那些根据野外情况得到的土的强度。

所以测量小应变就变得特别重要。LVDT 局部应变传感器/位移传感器是测量小应变的有效工具。目前的研究结果揭示了一个惊人的发现，土可被看作和岩石一样易碎，在剪应变小于0.05%的情况下，了解它们的特性是非常重要的。在三轴仪上，轴向应变低于1%时，K0正常固结粘土可达到峰值强度。此外，即使不易碎，屈服前的应变常常很小。

常规三轴试验，由于试样无润滑端与试验设备底板间的接触，会产生表面摩擦。使得试样侧向被约束，纵向也同样如此。因此，试样产生不规则变形，轴向和径向位移变化从两端的零到中部的最大值。

通常认为高径比为2的三轴试样端部受约束，而中间三分之一基本上不受约束，所以要获得真实的变形模量，测得局部的径向和轴向变形是非常必要的。

轴向变形的测量是基于试样帽和底座间的相对位移，而试样和底座的安装是有误差的。这些误差是由于很难给三轴试样提供绝对平面，平行而光滑的端头而引起的。试样帽可能放置在表面粗糙的试样上，或与之不完全接触，或在试样的某一侧。可能由于这个点荷载的影响，在三轴压缩试验开始阶段，试样将产生急剧的变形，直至试样帽完全安放好为止。

局部应变传感器LVDT分类:

局部应变传感器又分为轴向应变测量装置和径向局部应变传感器三种种，如下图:

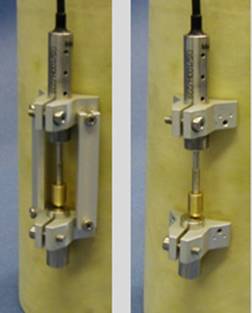

直接固定在三轴试样上的轴向局部应变传感器

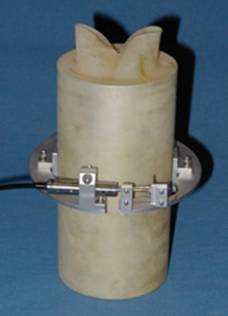

直接固定在三轴试样上的径向部应变传感器

局部应变位移传感器技术参数:

量程 +/- 2.5mm or +/-5.0mm
精度 <0.25% FRO
局部应变LVDT位移传感器优势:

直接在三轴试样上测量轴向和径向变形
轻型而紧凑的部件
高输出，高分辨率
配套LVDT信号处理器输出模拟信号可以与数据采集系统配套使用。
坚固的夹紧装置设计
交叉的感应原件没有物理接触，所以不会发生磨损
水下型可以承受 3500kPa的压力
非导电型可以承受 140Mpa的压力

局部应变传感器LVDT 可以配合各种测试仪试验机使用。
