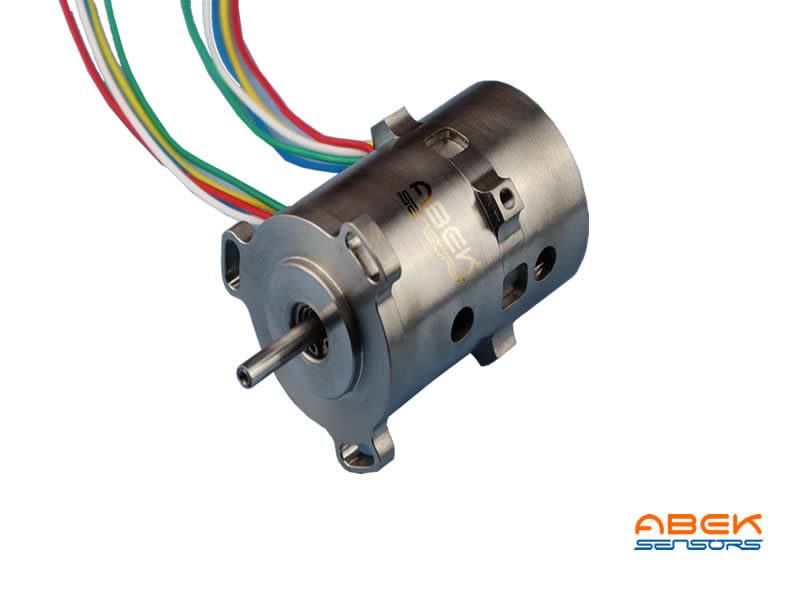

R-22型 双余度 冗余设计 RVDT 角位移传感器
RVDT 既旋转可变差动变压器缩写,属于角位移传感器。它采用与LVDT 相 同的差动变压器式原理,即把机械部件的的旋转传递到角位移传感器的轴上,带 动与之相连的扰流片/ 铁芯,改变线圈中的感应电压/ 电感量,输出与旋转角度 成比例的电压/ 电流信号。 RVDT 非接触设计,具有无限分辨率、使用寿命长,精度高的特点,可实现 360°转动测量。
产品特性:
 激磁电压:3V
 工作角度:±25°
 输出电压单边满量程:3.5V
 空载电流:小于 15mA
 零位电势:小于 20mV
 线性精度:±0.8%
 前后余度一致性:0.15%
 重量:小于 110g
应用领域:

广泛应用于:

机器人

无人机

球阀阀位

飞机机轮

飞行控制系统

飞机油门和制动

航空发动机等设备的传动和反馈控制

产品规格:

R-22型
●● 激磁电压:3V
●● 工作角度:±25°
●● 输出电压单边满量程:3.5V
●● 空载电流:小于 15mA
●● 零位电势:小于 20mV
●● 线性精度:±0.8%
●● 前后余度一致性:0.15%
●● 重量:小于 110g

  • 产品介绍
  • 文件下载
  • RVDT 既旋转可变差动变压器缩写,属于角位移传感器。它采用与LVDT 相
    同的差动变压器式原理,即把机械部件的的旋转传递到角位移传感器的轴上,带
    动与之相连的扰流片/ 铁芯,改变线圈中的感应电压/ 电感量,输出与旋转角度
    成比例的电压/ 电流信号。



     RVDT 非接触设计,具有无限分辨率、使用寿命长,精度高的特点,可实现
    360°转动测量。


    SOLUTIONS TO IMPROVE AIRCRAFT EFFICIENCY

    The legacy of ABEK SENSORS aviation innovation includes our advanced technology in position sensors. From the cockpit to control surface, our rotary sensors provide multiple aviation solutions. Continued improvement for performance in increasingly harsh environments keeps us at the forefront of driving aircraft efficiency.

    SENSING TECHNOLOGIES INCLUDE:

    • Inductive (RVDT, Resolver)

    Common applications include fly-by-wire flight control systems, engine control systems and vehicle health management. Our products are usually developed from a custom set of requirements, however some key features include:


    • Up to four redundant channels
    • In-line or cluster configurations
    • High speed shaft sealing available
    • Gearhead allows absolute measurement over >300 input shaft revolutions
    • Accuracy better than 0.25% full scale deflection
    • Lane to lane tracking better than 0.5% full scale deflection

    APPLICATIONS:

    • High lift system position and asymmetry sensing
    • Environmental control system valve position
    • Missile fin position
