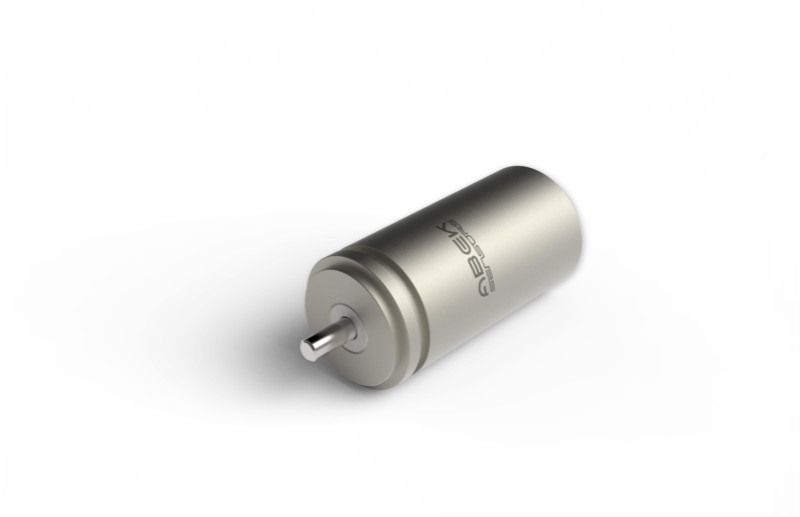

双余度冗余设计RVDT角位移传感器
RVDT采用非接触式设计,与同步分析器和电位计等其它传统的角位移测量仪相比,有效地提高了长期可靠性。它的设计独特,在不使用诸如滑环、叶片、接触式游标,电刷等易磨损的活动部件的前提下仍可保证测量精度。 该传感器采用特殊形状的转子和线绕线圈,模拟线性可变差动传感器(LVDT)的线性位移,有较高的可靠性和性能。
产品特性:

双余度冗余设计

360°可旋转

高可靠性

应用领域:

机器人

无人机

球阀阀位

飞机机轮

飞行控制系统

飞机油门和制动

航空发动机等设备的传动和反馈控制

燃油泵调节器

产品规格:

工作量程:±25°、±40°

激励电压:3V、7V

激励频率:1800或2400HZ

线性精度:±0.8%

  • 产品介绍
  • 文件下载
  • RVDT采用非接触式设计,与同步分析器和电位计等其它传统的角位移测量仪相比,有效地提高了长期可靠性。它的设计独特,在不使用诸如滑环、叶片、接触式游标,电刷等易磨损的活动部件的前提下仍可保证测量精度。 该传感器采用特殊形状的转子和线绕线圈,模拟线性可变差动传感器(LVDT)的线性位移,有较高的可靠性和性能。转子轴的旋转运动产生线性输出信号,围绕出厂预置的零位移动±60°(总共120°)。此输出信号的相位指示离开零位的位移方向 。转子的非接触式电磁耦合使产品具有无限的分辨率,即绝对测量精度可达到零点几度。



    R22系列双余度RVDT是交流角位移传感器。3 Vrms的交流励磁会产生交流输出电压,随转轴的角位移变化而发生线性变化 。产品为交流下作方式,不需要使用集成信号调理电子组件, 从而为用户提供了极广的工作温度范围(-55℃到150℃)。

    产品出厂校准为在±25、±40度工作范围,R22系列RVDT的非线性度低于满量程的±0.8%, 最大量程最高可达到±60°,但线性度较差。



    R22系列RVDT角位移传感器对于航空设备、机加工设备、阀位显示和旋转制动器反馈等应用,性能表现卓越,具有长期可靠性。
