核反应堆内应用耐核辐射辐照和高温600℃ LVDT 位移传感器

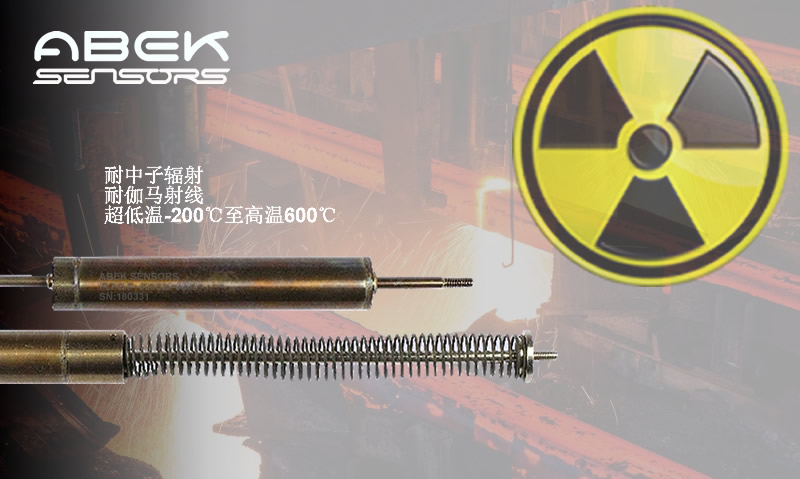

ATX-XR系列LVDT位移传感器是专为位移测量时传感器需承受极高温、极低温和辐射辐照环境而设计的,ATX-XR系列传感器可以从低温-200至高温600℃中运行。



ATX-XR系列位移传感器还具有较高耐辐射性,可以承受伽马射线总积分量10的11次方Rad或10的9次方Gy,可暴露于1x10的19次方NVT总中子通量中。

ATX-XR系列超高温耐辐射传感器导线采用不锈钢护套保护,这些电缆可以连接到密封的接头上或连接器(如果需要)。

由于大多数无机绝缘材料都具有吸湿性,因此整个传感器线圈组件均密封在不锈钢内,这样可以防止水份积聚、绝缘泄漏,并保护线圈不受周围有害介质的影响,同时允许磁芯自由移动。

 某些应用需要同时抵抗伽玛、中子辐射和高温要求。在考虑详细的规格和对特定应用的适用性之前,请先参考以下内容。

总中子通量

总积分中子通量(也称为中子注入量)是随时间积分的中子通量。

中子通量:中子通量是指单位时间内通过单位面积的中子数,是衡量反应堆的一个重要指标。按中子能量不同,又可分为热中子通量和快中子通量两种。中子通量分布测量对反应堆的安全运行、燃料管理、最大允许功率的确定、各项实验的进行以及样品的辐照都有极其重要的意义。

中子通量的公式:中子数/体积x距离/时间=中子密度x速度中子密度:每单位体积的中子数(n)


总中子通量的公式:

中子密度x速度x时间=中子密度x距离


总中子通量单位:

n/m 3 x m = n/m 2 (n: 中子数; m: 米)

NVT (n/cm 2 )

单位换算: 1 NVT = 10 4 n/m 2



伽玛射线辐射总累积剂量(TID)

电离辐射的吸收剂量是每质量单位沉积的能量。

单位:rad(辐射吸收剂量):每千克物质将沉积0.01焦耳能量的辐射

Gy:每千克沉积1焦耳能量的辐射(SI单位)

单位换算:1 Gy = 100 rad

所有辐射都会产生一定的损害,因此,问题就变成了多少辐射以及哪种辐射可以在保证其操作规范的同时保持性能。所以这些参数仅是估算。当辐射能量落在物体上时,来自不同来源的等量能量可能会因为辐射形式(即伽马射线,中子等)的破坏程度不同而有差异。

这些不同来源也可能导致不同类型的损害。量化这些差异的一种方法是确定一个单元可以承受的辐射速率,而不会造成瞬时和不可接受的损坏。另一种方法是确定在“磨损”损坏之前可以吸收的总积分通量。

 中子注量与伽马射线之间没有直接关系。如果我们假设能量相等,单元吸收的能量将随其吸收截面而变化。要是我们尝试使损害平均化,由于损害的质量差异,由各种形式辐射引起的不确定性更大。


有关ABEKSENSORS高温耐核辐射位移传感器的更多信息,请致电400-013-6886与我们联系,或访问www.abeksensors.com
