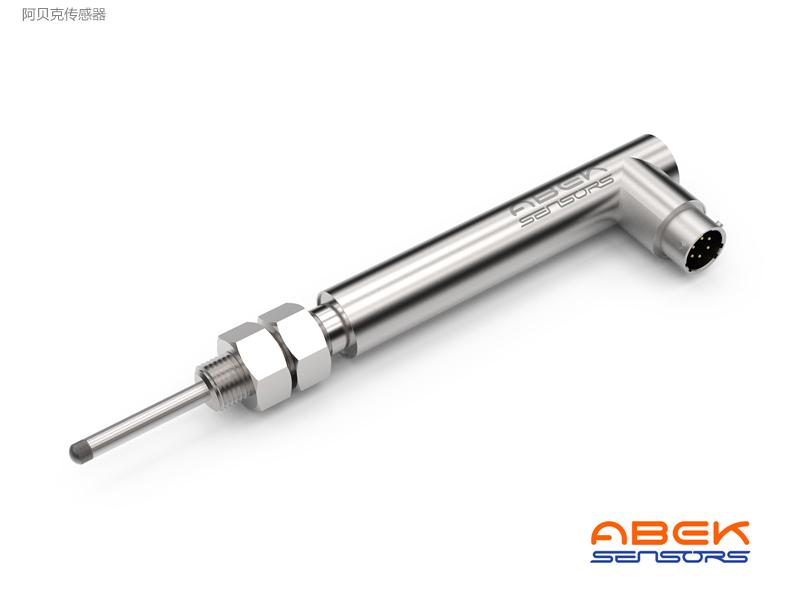

直流输出回弹式LVDT位移传感器|GHNV19
GHNV19系列传感器由一个回弹轴构成，该轴在精密套筒轴承内部运转、与LVDT铁芯连接。得益于精密套筒轴承可使测量达到0.6微米（0.000025英寸）甚至更高的重复精度。壳体采用通孔设计，可排出附着于轴承的污物。连接弹簧的探测头可自由伸缩，根据环境不同，该弹簧承受的压力可由6盎司至20盎司。传感器探测头标准编号为AGD9，由淬火黑色工具钢制成，可与其它AGD探测头互换使用。 　　GHNV19系列传感器使用内置电子模块，既保留了交流LVDT的技术优势（如运转无摩擦和高动态响应），又兼具使用便捷、结构简单的特点。该系列传感器是为了和PLC、数字指示器、A/D转换器、基于计算机数据处理器以及QC数据收集系统配合使用而设计。
产品特性:

  • 量程：2~100mm

  • 直流供电

  • 直流电压0-10V或电流4-20mA输出

  • 线性误差：≤±0.25%（FSO），可选±0.10%

  • 航空接头，含对接插头

  • 密封达到IEC IP-68防护等级

应用领域:

  • 工业精密测量系统

  • 电子百分表

  • 金属加工制品精密测量

  • 材料测试仪器

  • 大型轴TIR测量


产品规格:

  • 供电电压： 10-30V DC ±10% (额定)

  • 输出噪声： ≤ 5 mV rms

  • 频率响应： 250 Hz (额定、-3dB)

  • 重复误差： ≤ 0.01% oG FSO

  • 磁滞误差： ≤ 0.01% oG FSO

  • 工作温度： -20℃至+70℃

  • 温度系数： ±0.01%/°C (最大)

  • 耐振极限： 196米/秒，2千赫兹

  • 抗冲击性： 980米/秒，11毫秒


  • 产品介绍
  • 文件下载


  •

    阿贝克GHNV19系列回弹式直流供电式LVDT传感器广泛适用于各种位置测量领域。该系列传感器采用全不锈钢外壳激光焊接，线圈进行密封封装，整机可达到IEC IP-68防护等级。能抵御各种恶劣环境，满各种工业用途。


    GHNV19系列LVDT位移传感器由一个回弹轴构成，该轴在精密套筒轴承内部运转、与LVDT铁芯连接。得益于精密套筒轴承可使测量达到0.6微米（0.000025英寸）甚至更高的重复精度。壳体采用通孔设计，可排出附着于轴承的污物。连接弹簧的探测头可自由伸缩，根据环境不同，该弹簧承受的压力可由6盎司至20盎司。传感器探测头标准编号为AGD9，由淬火黑色工具钢制成，可与其它AGD探测头互换使用。


    GHNV19系列LVDT位移传感器使用内置电子模块，既保留了交流LVDT的技术优势（如运转无摩擦和高动态响应），又兼具使用便捷、结构简单的特点。该系列传感器是为了和PLC、数字指示器、A/D转换器、基于计算机数据处理器以及QC数据收集系统配合使用而设计。


    GHNV19系列LVDT位移传感器量程从2.5 毫米（0.100 英寸）到 100 毫米（4.00 英寸）不等。LVDT 具有分辨率高、重复性好以及低延迟的特点。


    GHNV19系列LVDT位移传感器有多种技术指标可供客户选择，除了选型表中已经提供的选项，还可依据客户的要求进行多方面定制，包括特氟龙铁芯衬垫、螺纹规格、出线方式、接头类型等诸多机械结构方面的需求。


    为方便客户的实际应用，我们同时供应多种与传感器匹配的配件，该系列相关的安装夹具、信号处理设备、线缆等配件信息请联系我们咨询。
