GHNA19系列
耐温105℃-回弹式LVDT位移传感器
产品特性
- 量程：±3~±50mm
- 工作温度：-55℃~+105℃
- 回弹式
- 线性误差：≤±0.25%（FS）
- 航空接头，含对接插头
- 密封达到 IEC IP-68
应用
- 机床及工具定位
- 液压轴定位
- 阀门位置测量
- 材料拉伸计
- 自动生产线
- 恶劣环境中的其他应用

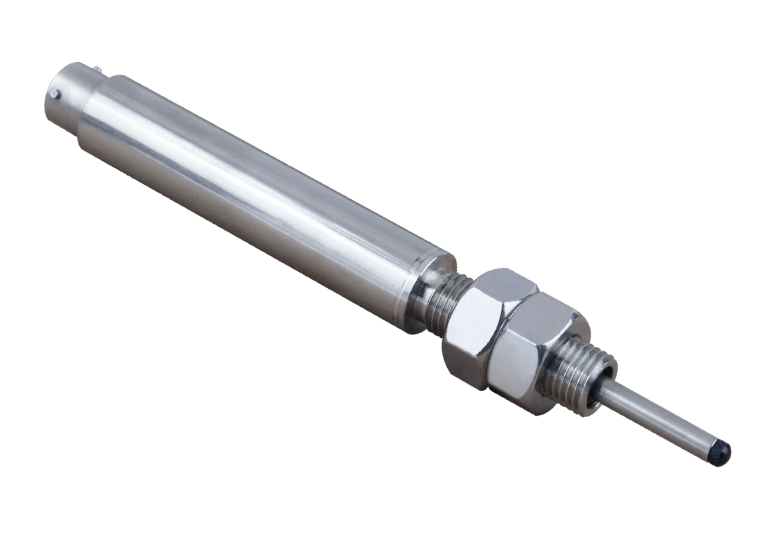

阿贝克传感器推出的GHNA19 系列回弹式交流供电式 LVDT 传感器广泛适用于各种位置测量领域。该系列传感器采用全不锈钢外壳激光焊接，线圈进行密封封装，整机可达到 IP-68 防护等级。能抵御各种恶劣环境，满各种工业用途。
GHNA19 系列传感器由一个回弹轴构成，该轴在精密套筒轴承内部运转、与 LVDT 铁芯连接。得益于精密套筒轴承可使测量达到 0.6 微米甚至更高的重复精度。
GHNA19R 径向插头系列采用通孔设计，可排出附着于轴承的污物。连接弹簧的探测头可自由伸缩，根据环境不同，该弹簧承受的压力可由 100g 至 500g 进行调整。传感器测头为 M3 螺纹，可与其它测头互换使用。
GHNA19 系列传感器量程从 2.5mm 到 100mm 不等。具有分辨率高、重复性好以及低延迟的特点。
GHNA19系列是交流供电、输出传感器，一般需要配套信号调理器使用，点击查看信号调理器。
电气规格
| 参数 | 规格 |
| 激励电压： | 1-12V AC，3V rms （额定） |
| 激励频率： | 400Hz至10kHz，2.5 kHz（额定) |
| 线性误差： | <±0.25% (全行程范围） |
| 重复误差： | <0.01% (全行程范围） |
| 磁滞误差： | <0.01% (全行程范围） |
| 使用温度： | -55℃至+105℃ |
| 温度系数： | -0.02％/℃（额定） |
| 耐振极限： | 20g，2 K Hz |

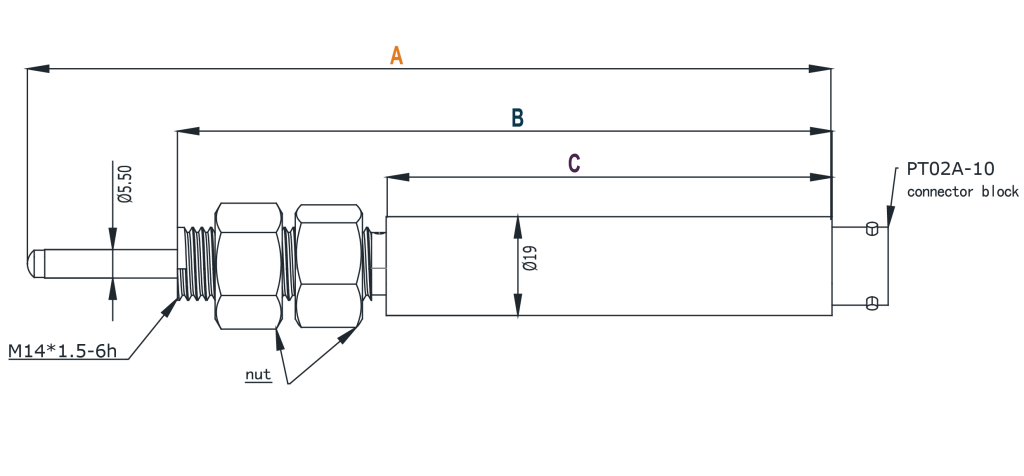

外形尺寸
轴向连接器
| 参数 | 量程代码 ⇒ | 006 | 013 | 025 | 050 | 100 |
| 量程 | mm | ±3 | ±6.5 | ±12.5 | ±25 | ±50 |
| 尺寸 “A” | mm | 136.7 | 154.7 | 280.7 | 344.4 | 534.3 |
| 尺寸 “B” | mm | 108 | 126 | 242.7 | 280.7 | 413.6 |
| 尺寸 “C” | mm | 68 | 86 | 155 | 193 | 279 |
| 灵敏度 | mV/V/mm | 90 | 80 | 25 | 24 | 15 |
| 初级阻抗 | Ω | ≥325 | ≥1400 | ≥1200 | ≥1250 | ≥2150 |
径向连接器
| 参数 | 量程代码 ⇒ | 006 | 013 | 025 | 050 | 100 |
| 量程 | mm | 6 | 13 | 25 | 50 | 100 |
| 尺寸 “A” | mm | 136.7 | 154.7 | 273 | 336.7 | 538.7 |
| 尺寸 “B” | mm | 108 | 126 | 235 | 273 | 419 |
| 尺寸 “C” | mm | 68 | 86 | 155 | 193 | 279 |
| 预行程 | mm | 5.5 | 4.5 | 1 | 0.85 | 2 |
接线定义

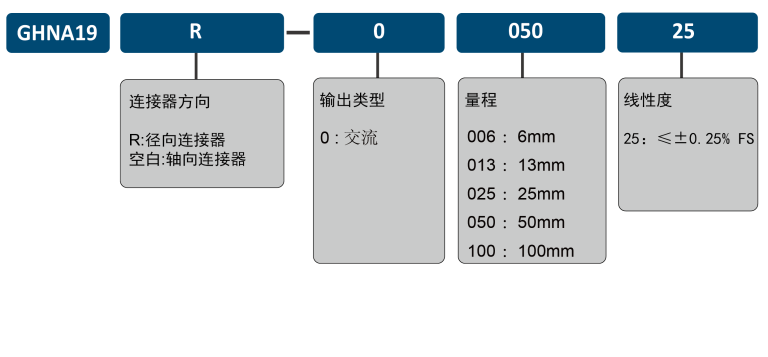

选型表
配件
信号调理器
安装支架

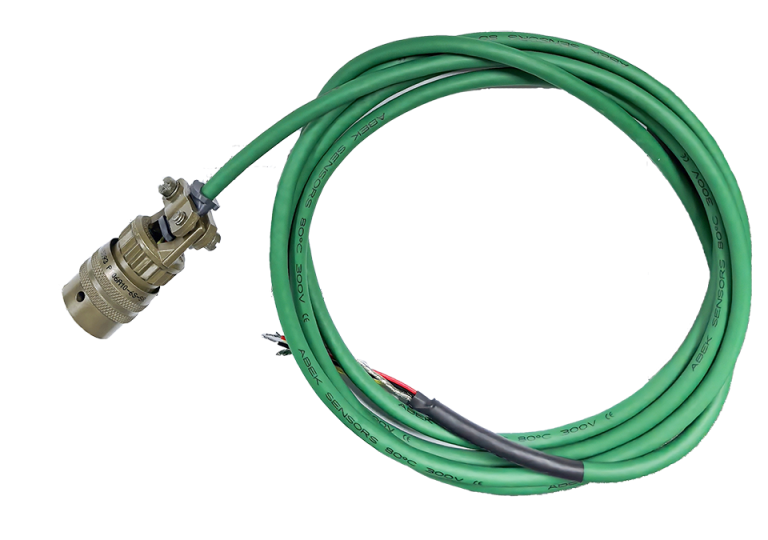

连接器及线缆
