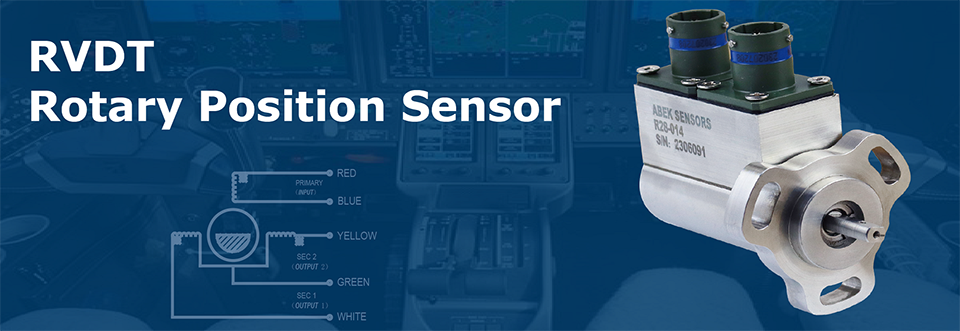

محولات طاقة الإزاحة الزاويّة RVDT
RVDT (المحول التفاضلي المتغير الدوّار) هو اختصار لمحول تفاضلي متغير دوّار، وهو عبارة عن مستشعر إزاحة زاوي. وهو يعتمد نفس مبدأ المحول التفاضلي مثل LVDT، أي يتم نقل دوران الأجزاء الميكانيكية إلى عمود مستشعر الإزاحة الزاوية، الذي يحرك المفسد/النواة المتصلة به، ويغير الجهد/الحث المستحث في الملف، ويخرج إشارات جهد/تيار متناسبة مع زاوية الدوران.
قناة واحدة - مستشعر الموضع الدوَّار AC RVDT
لا يحتوي التيار المتردد RVDT على إلكترونيات مدمجة وهو مناسب للتطبيقات في درجات الحرارة العالية والمنخفضة أو بيئات الصدمات والاهتزازات القوية. يقوم مكيف الإشارة المصاحب بتحويل خرج إشارة التيار المتردد من الحساس إلى خرج تيار مستمر.انقر للعرضمكيف الإشارات!
ناتج المجموع التفاضلي (النسبة)
السلسلة R28-017 - محولات الإزاحة الزاويّة RVDT ذات المخرجات النسبية
- النطاق:± 65 درجة
- جهد الإثارة: من 1 إلى 12 فولت تيار متردد (3 فولت جذر متوسط التربيع)
- تردد الإثارة: من 1800 هرتز إلى 5000 هرتز (3000 هرتز RMS)
- درجة حرارة التشغيل: -55 درجة مئوية إلى +155 درجة مئوية
الأجهزة
- موضع التسريع
- عجلة طائرة
- نظام التحكم في الطيران
- الدفة
- نظام تكييف وقود الطائرات
- ملاحظات موضع الصمام
- الآلات والمعدات
الإخراج التفاضلي
السلسلة R20 - محولات الإزاحة الزاويّة RVDT ذات الخرج التفاضلي
- نطاق العمل: ± 15 درجة، 30 درجة، 40 درجة
- جهد الإثارة: 3 فولت، 6 فولت، 7 فولت، 12 فولت
- تردد الإثارة: 400 ~ 2400 هرتز
- الخطية: ≤ ±1%
- درجة حرارة التشغيل: من -55 درجة مئوية إلى +150 درجة مئوية
الأجهزة
- مركبة جوية بدون طيار
- عجلة طائرة
- نظام التحكم في الطيران
- الدفة
- نظام تكييف وقود الطائرات
- ملاحظات موضع الصمام
- الآلات والمعدات
مستشعر الإزاحة بمخرج التيار المستمر RVDT
يحتوي خرج التيار المستمر RVDT على دائرة مدمجة لإزالة التشكيل لسهولة التوصيل مع وحدات التحكم المنطقي القابلة للبرمجة (PLC)، ومعدات الحصول على الإشارات، إلخ.
سلسلة R28V - محولات طاقة الإزاحة الزاويّة RVDT ذات خرج التيار المستمر
- النطاق: 0-120 درجة
- الإخراج: إشارة التيار المستمر
الأجهزة
- قياس موضع الصمام
- المعدات الطبية
- موضع الأسطوانة
- مراقبة آبار النفط/الغاز
- معدات الفحص الأوتوماتيكي
قناة RVDT ثنائية القناة (تصميم زائد عن الحاجة)
تتبنى تقنية RVDT ثنائية القياس بالمحاكاة المزدوجة مكونين/قناتين متطابقتين، في حالة فشل إحدى القناتين، يمكن للقناة الأخرى أن تعمل بشكل طبيعي، وهو ما يلبي متطلبات الموثوقية العالية. على سبيل المثال، يمكن تطبيقه في نظام التحكم في محرك الطائرة، والذي يحتاج عادةً إلى قياس إشارات زاوية ذراع الخانق للمحرك، وزاوية ريشة التوجيه وإزاحة صمام القياس.
السلسلة R28-014 - محول طاقة الإزاحة الزاوي RVDT ثنائي القناة
- مزدوج
- النطاق:± 65 درجة
- جهد الإثارة: من 1 إلى 12 فولت تيار متردد (3 فولت جذر متوسط التربيع)
- تردد الإثارة: من 1800 هرتز إلى 5000 هرتز (3000 هرتز RMS)
- درجة حرارة التشغيل: -55 درجة مئوية إلى +155 درجة مئوية
الأجهزة
- موضع التسريع
- عجلة طائرة
- نظام التحكم في الطيران
- الدفة
- نظام تكييف وقود الطائرات
- ملاحظات موضع الصمام
- الآلات والمعدات
تقوم شركة ABEK SENSORS بتصميم وتصنيع مستشعرات الموضع للبيئات الصعبة، يرجى الاتصال بنا إذا كانت لديك أي أسئلة بخصوص تحديات قياس الموضع!
