Sensor de desplazamiento LVDT de posición de válvula con salida de CC de alta tensión
Serie VP36
Características del producto
- Alcance: 8~50 mm
- Resistencia a alta presión 42MPa
- Error de linealidad: ≤±0,25% (rango de recorrido completo).
- Temperatura de trabajo: -20℃~+80℃
- Sellado según IEC IP-67
aparato
válvula multicircuito
Medición de la posición de las válvulas
solenoides
válvulas proporcionales
sistema hidráulico
Abek Sensors presenta la serie VP36 de sensores de posición LVDT de salida de CC de alta presión diseñados para la retroalimentación de posición de válvulas hidráulicas, ampliamente utilizados en válvulas solenoides multivía, servoválvulas proporcionales, válvulas hidráulicas, etc. Esta serie de sensores de presión de la carcasa utilizando una sola pieza de mecanizado de diseño, puede soportar 42MPa de alta presión.
La serie VP36 de sensores de posición LVDT para válvulas incorpora un conjunto de biela dividida y un diseño de bobina extraíble para facilitar su instalación y sustitución.
Los sensores de la serie VP36 tienen un módulo de acondicionamiento de señal integrado y una gran variedad de señales de salida entre las que elegir. La serie también cuenta con alta resolución, buena repetibilidad y antiinterferencias.
La serie VP36 está disponible en una amplia gama de especificaciones y, además de las opciones ya proporcionadas en la tabla de selección, puede personalizarse para satisfacer una amplia gama de requisitos del cliente, incluidos tamaños de rosca, salidas, acoplamientos y muchas otras necesidades de construcción mecánica.
Especificaciones eléctricas
| parámetros | norma |
| Tensión de alimentación: | 10~28V, 24V CC (nominal); ±5V, ±10V alimentación de salida ±15V CC |
| Señal de salida: | 0-5V, 0-10V, 2-10V, 4-20mA, ±5V, ±10V |
| Error de linealidad: | <±0,25% (recorrido completo) |
| Error de repetición: | <0,01% (carrera completa) |
| Error de histéresis: | <0,01% (carrera completa) |
| Temperatura de uso: | -20°C a +80°C |
| Coeficiente de temperatura: | -0,02 por cent/°C (nominal) |
| Límite de resistencia a las vibraciones: | 20 g, 2 K Hz |
Dimensiones generales

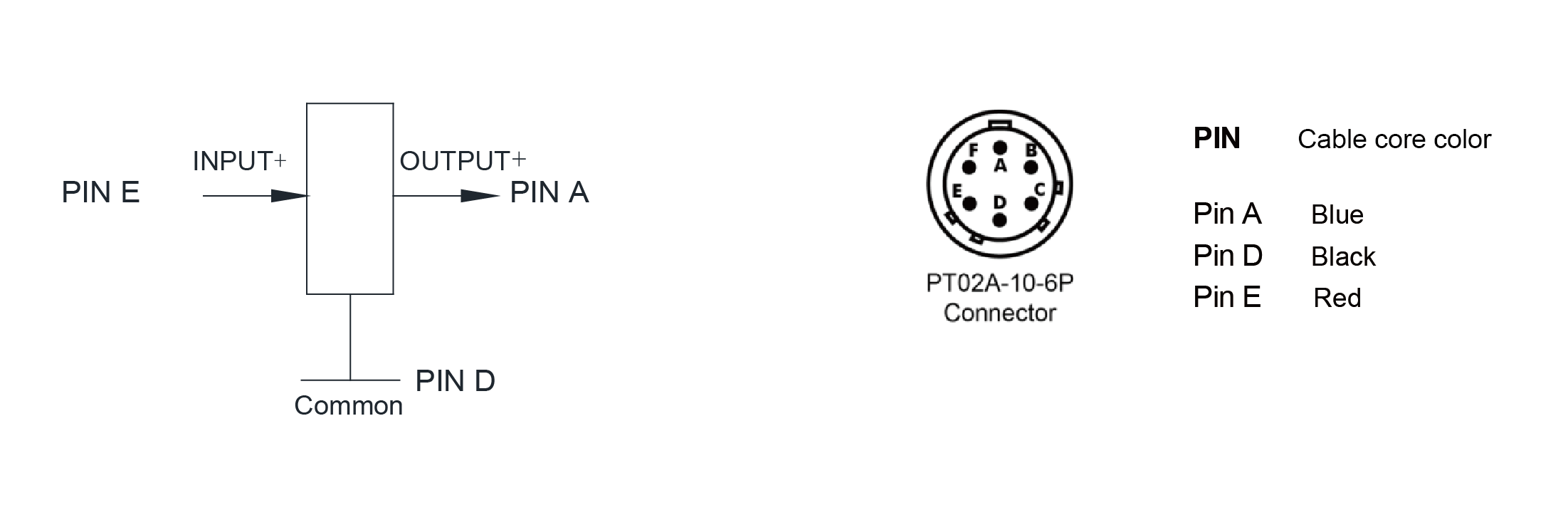

Definiciones de cableado
| parámetros | número de modelo | VP36-X008 | VP36-X016 | VP36-X024 | VP36-X030 | VP36-X050 |
| alcance (de balanzas o aparatos de medida) | mm | 0~8 | 0~16 | 0~24 | 0~30 | 0~50 |
| Longitud del fuselaje "A | mm | 69 | 154.7 | 280.7 | 344.4 | 534.3 |
| Longitud del núcleo "B | mm | 108 | 126 | 242.7 | 280.7 | 413.6 |
| Posición central "C | mm | 68 | 86 | 155 | 193 | 279 |
| (nivel de) sensibilidad | mV/V/mm | 90 | 80 | 25 | 24 | 15 |
| Impedancia primaria | Ω | ≥325 | ≥1400 | ≥1200 | ≥1250 | ≥2150 |
