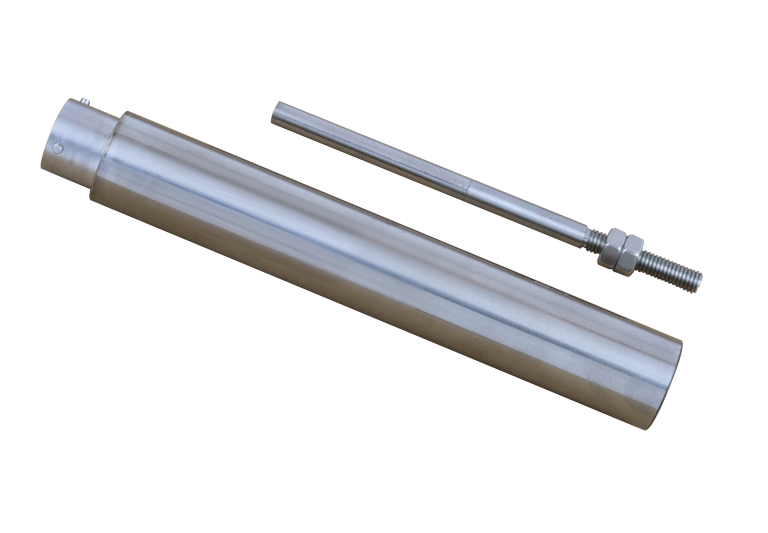

耐高温200℃高防护LVDT位移传感器
FHTA19系列
特性
- 耐高温200℃
- 量程：±1mm-±250mm
- 航空插头，配对接插头
- 传感器密封达到IEC IP-68防护等级
- 非线性（满量程输出）：＜±0.25％FSO
应用
- 束刮板位置反馈
- 液压缸定位
- 蒸汽阀门定位
- 发电应用
- 恶劣环境中的其他应用
阿贝克传感器推出的FHTA19系列密封型高温交流LVDT位移传感器广泛适用于各种位置测量领域。该系列采用特殊材料及工艺生产，可在200℃高温下持续稳定工作。
FHTA19系列位移传感器量程从1mm至 500 mm不等。具有分辨率高、重复性好以及低延迟的特点。
FHTA19系列有多种技术指标可供客户选择，除了选型表中已经提供的选项，还可依据客户的要求进行多方面定制，包括耐核辐射、特氟龙铁芯衬垫、螺纹规格、出线方式、接头类型等诸多机械结构方面的需求。
为方便客户的实际应用，我们同时供应多种与传感器匹配的配件，该系列相关的安装夹具、信号处理设备、线缆等配件信息请联系我们咨询。
电气规格
| 参数 | 规格 |
| 供电电压： | 3Vms ，±10% (额定) |
| 输入频率： | 2.5 至 3.0 kHz |
| 线性误差： | <±0.25% of FRO |
| 重复误差： | <0.01% of FSO |
| 磁滞误差： | <0.01% of FSO |
| 使用温度： | -55℃至+200℃ |
| 温度系数： | -0.02％/℃（额定） |
| 耐振极限： | 20g，2 K Hz |

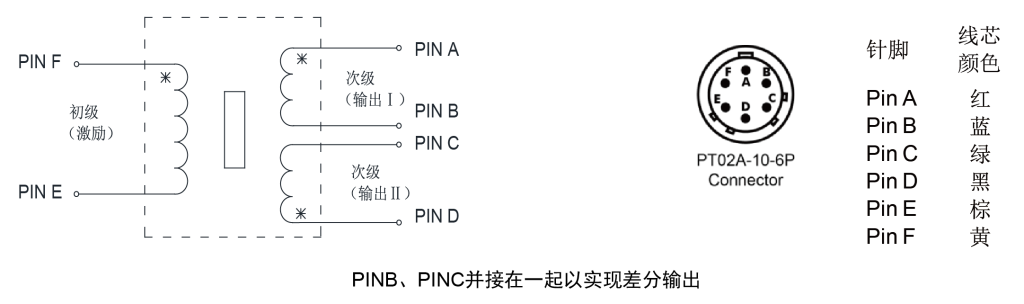

接线定义

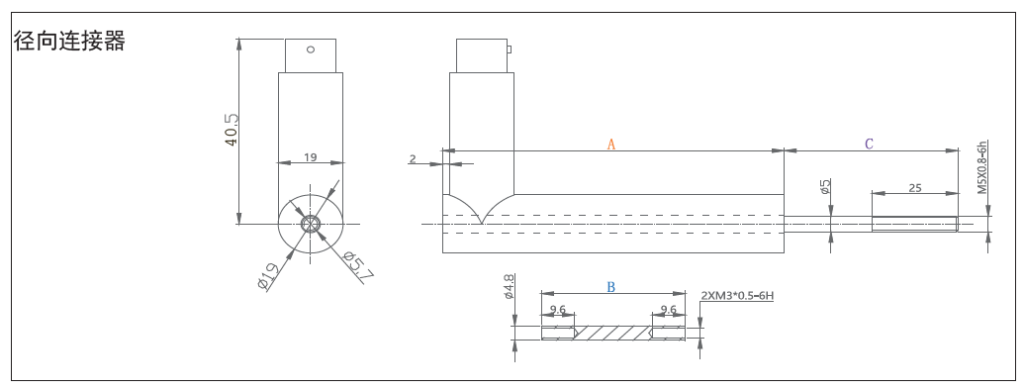

外形尺寸
| 参数 | 量程代码 | 006 | 013 | 025 | 050 | 100 | 150 | 200 | 250 | 300 | 400 | 500 |
| 量程 | mm | ±3 | ±6.5 | ±12.5 | ±25 | ±50 | ±75 | ±100 | ±125 | ±150 | ±200 | ±250 |
| 机身长度 “A” | mm | 68 | 82 | 148 | 187 | 277 | 346 | 411 | 474 | 501 | 626 | 804 |
| 磁芯长度 “B” | mm | 32 | 42 | 87.7 | 87.7 | 134.5 | 157.4 | 157.4 | 157.4 | 157.4 | 178 | 241 |
| 中心位置 “C” | mm | 39 | 38 | 67 | 93 | 106 | 135 | 159 | 278 | 266 | 285 | 388 |
| 灵敏度 | mV/V/mm | 90 | 80 | 25 | 24 | 15 | 9.8 | 6.7 | 4.9 | 4.5 | 4.3 | 2.8 |
| 初级阻抗 | Ω | ≥325 | ≥1400 | ≥1200 | ≥1250 | ≥2150 | ≥2150 | ≥420 | ≥600 | ≥600 | ≥775 | ≥620 |

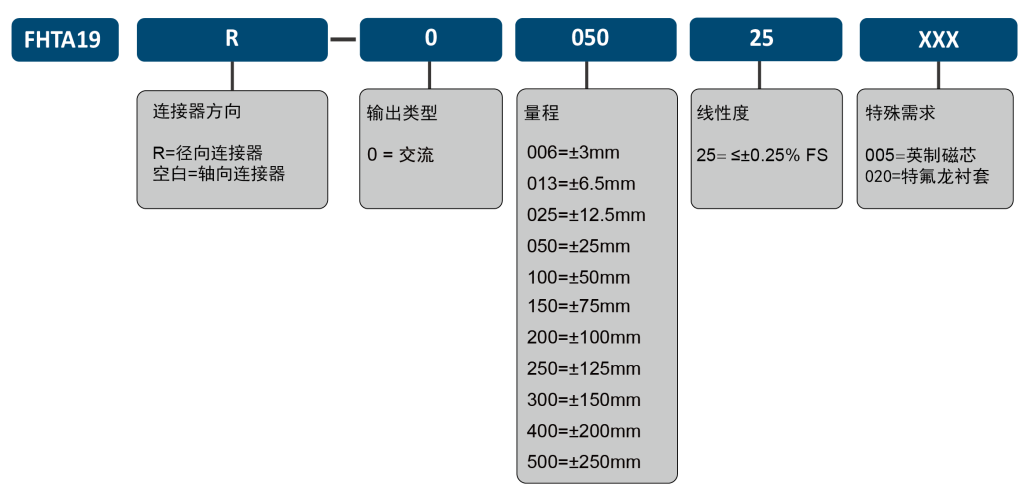

选型
配件
信号调理器
安装支架
连接器及线缆
连接杆
