R28系列严苛环境比率输出RVDT角位移传感器
ABEK SENSORS 的R28-017系列RVDT旋转可变差动变压器是一种角位移传感器，可在低温/高温、强冲击振动等恶劣环境下为角位移提供线性比例的电压输出。
该系列RVDT采用非接触式，以及整体线圈和转子设计，具有很高的长期可靠性和较长的使用寿命。
R28-017系列RVDT是比率式（差比和）设计，输出几乎不受温度和电源变化影响，可以有效提高系统精度。
R28-017系列RVDT为交流下工作，无内置信号调理电子组件， 从而为用户提供了极广的工作温度范围(-55℃到155℃)。
R28-017系列可提供±65°的测量范围，广泛适用于航空、航天、发动机、阀位反馈和旋转制动器反馈等应用。
我司可客户的要求进行多方面定制，包括双通道冗余设计、安装接口、出线方式、连接器类型等。
电气规格
| 参数 | 规格 | ||
| 量程： | ±65°（总行程130°） | ||
| 机械角度 | 360° | ||
| 激励电压： | 3V | ||
| 激励频率： | 3000Hz | ||
| 输出形式： | （Va-Vb)/(Va+Vb) | ||
| 灵敏度 | （7.4至8.0）mV/V/° | ||
| 满量程输出比值（±65°）： | ±0.53V | ||
| 线性度： | ±40° | ±50° | ±65° |
| <±0.5% | <±1% | <±2% | |
| 和值电压： | 3V±6% | ||
| 零位电压： | ≤25mV | ||
| 相位： | ≤12° | ||
| 绝缘电阻： | 500V DC，大于100MΩ | ||
| 介电强度： | AC 500Vrms,60s | ||
| 使用温度： | -55℃至+155℃ | ||

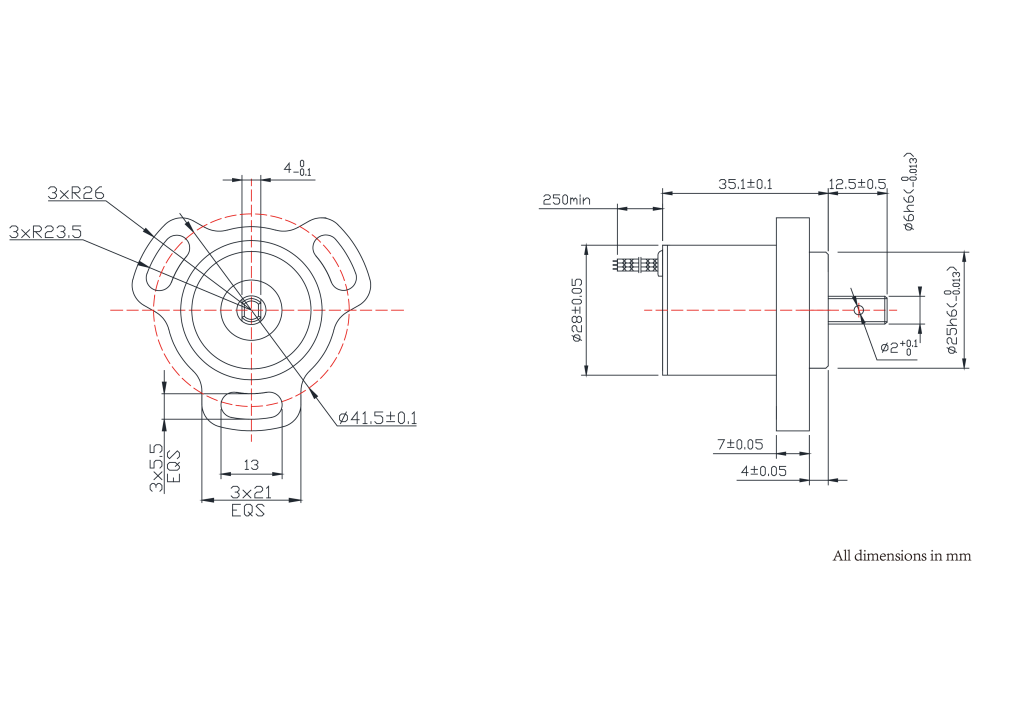

外形尺寸

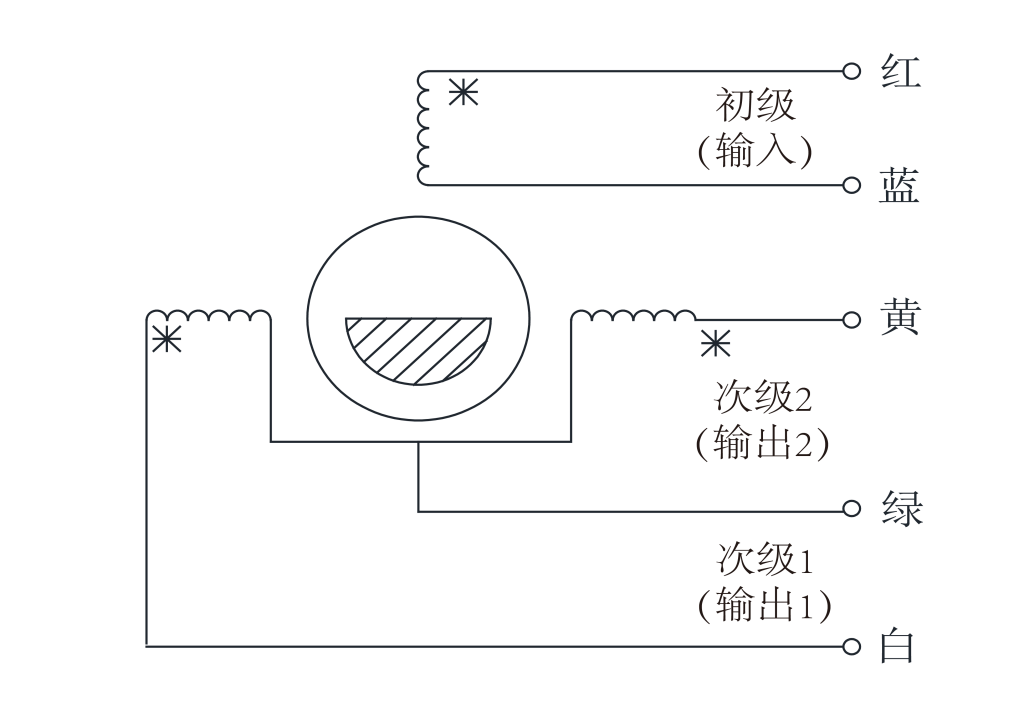

接线定义
选型
| R28-017 | — | 40 |
| 系列 | 出厂校准角度 | |
| 40：±40° | ||
| 50：±50° | ||
| 65：±65° |
