阿贝克传感器推出的FCNA19系列通用型LVDT位移传感器是一款高性价比的LVDT传感器,广泛用于多种测量领域。
该系列传感器具有分辨率高、重复性好、阻抗低、灵敏度高、线性度好、环境适应性和可靠性高等技术优势。最大线性误差都不超过±0.25%。
FCNA19 系列有多种技术指标可供客户选择,除了选型表中已经提供的选项,还可依据客户的要求进行多方面定制,包括特氟龙铁芯衬垫、螺纹规格、出线方式、接头类型等诸多机械结构方面的需求;以及耐高压、耐高温、抗辐射等诸多特殊应用环境的适应。
为方便客户的实际应用,我们同时供应多种与传感器匹配的配件,该系列相关的安装夹具、信号变送器/调理器等配件信息请联系我们咨询。
| 参数 | 规格 |
| 供电电压: | 1至12V AC,3V rms (额定) |
| 输入频率: | 400至10k Hz,2.5 kHz(额定) |
| 线性误差: | <±0.25% (全行程范围) |
| 重复误差: | <0.01% (全行程范围) |
| 磁滞误差: | <0.01% (全行程范围) |
| 使用温度: | -55℃至+105℃ |
| 温度系数: | -0.02%/℃(额定) |
| 耐振极限: | 20g,2 kHz |
| 参数 | 型号 | FCNA19-000625 | FCNA19-001325 | FCNA19-002525 | FCNA19-005025 | FCNA19-010025 | FCNA19-015025 | FCNA19-020025 | FCNA19-025025 | FCNA19-030025 | FCNA19-040025 | FCNA19-050025 |
| 量程 | mm | ±3 | ±6.5 | ±12.5 | ±25 | ±50 | ±75 | ±100 | ±125 | ±150 | ±200 | ±250 |

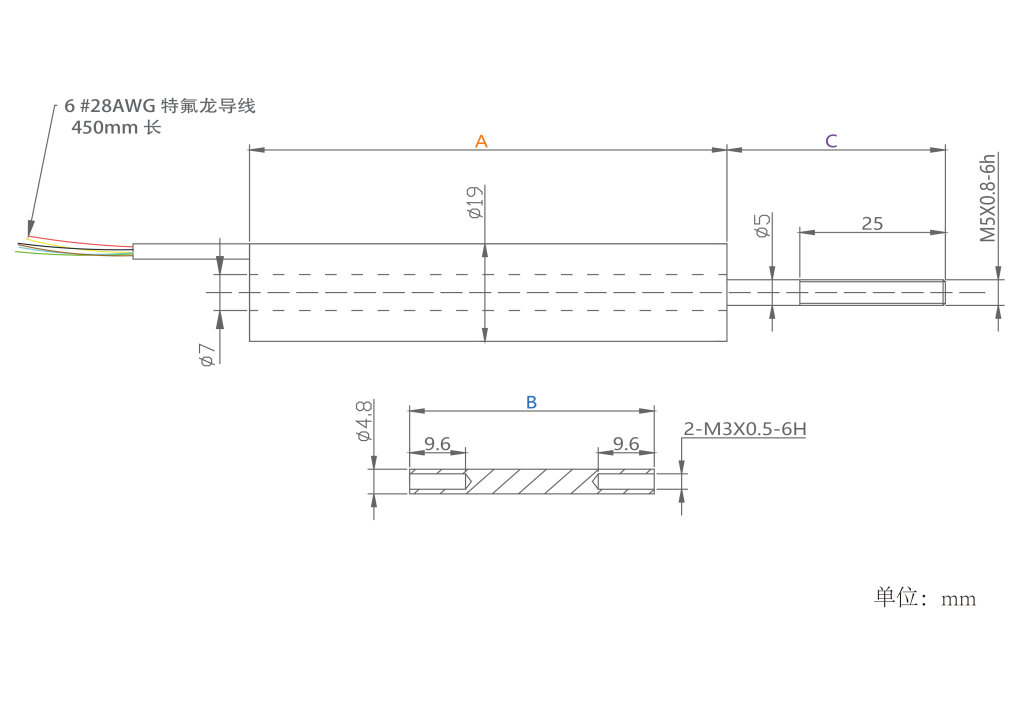

| 机身长度 “A” | mm | 49 | 67 | 127 | 163 | 259 | 319 | 391 | 451 | 487 | 607 | 775 |
| 磁芯长度 “B” | mm | 32 | 42 | 87.7 | 87.7 | 134.5 | 157.4 | 157.4 | 157.4 | 157.4 | 178 | 241 |
| 中心位置 “C” | mm | 41.5 | 37.5 | 67 | 93 | 103 | 139 | 163 | 283.5 | 165.5 | 335.5 | 393 |
| 灵敏度 | mV/V/mm | 90 | 80 | 25 | 24 | 15 | 9.8 | 6.7 | 4.9 | 4.5 | 4.3 | 3.1 |
| 初级阻抗 | Ω | ≥325 | ≥1400 | ≥1200 | ≥1250 | ≥2150 | ≥2150 | ≥420 | ≥600 | ≥600 | ≥775 | ≥620 |
| 种类 | 物料编码 | 规格型号 | 种类 | 物料编码 | 规格型号 | |
| ±3mm LVDT | 0356-0032 | FCNA19-000625 | ±100mm LVDT | 0356-0038 | FCNA19-020025 | |
| ±6.5mm LVDT | 0356-0033 | FCNA19-001325 | ±125mm LVDT | 0356-0039 | FCNA19-025025 | |
| ±12.5mm LVDT | 0356-0034 | FCNA19-002525 | ±150mm LVDT | 0356-0040 | FCNA19-030025 | |
| ±25mm LVDT | 0356-0035 | FCNA19-005025 | ±200mm LVDT | 0356-0041 | FCNA19-040025 | |
| ±50mm LVDT | 0356-0036 | FCNA19-010025 | ±250mm LVDT | 0356-0042 | FCNA19-050025 | |
| ±75mm LVDT | 0356-0037 | FCNA19-015025 |
