ATX-XR-Serie
Hochtemperatur- und strahlungsbeständiger LVDT für extreme Umgebungsbedingungen
Produktmerkmale
- Beständig gegen Gamma- und Neutronenstrahlung
- Beständig gegen extrem hohe und niedrige Temperaturen
- 100 % anorganisches Material
- Arbeitsbereich: ±5mm~±25mm
- Betriebstemperatur: -200 °C bis +550 °C
- Betriebsdruck: 20 MPa
- Linearität: ±0,5% oder ±1%
- Kalibrierservice bei festgelegten Temperaturen
- Ein- oder Zweidraht-Optionen
- Gewinde- oder Flanschanschlüsse
Gerät
- Verformung von Bauteilen im Inneren des Reaktors
- Rückmeldung zur Ventilstellung des Reaktors
- Durchflussmesser in nuklearer Qualität
- Hochtemperatur- und Hochdruck-Reaktionskessel
- Rückmeldung zur Schubvektorsteuerung
- Tieftemperatursupraleitung (Physik)
- Andere Anwendungen in rauen Umgebungen
Der zentrale Vorteil der linearen LVDT-Positionssensoren der ATX-XR-Serie liegt in ihrer außergewöhnlichen Strahlungsbeständigkeit; sie wurden speziell für die präzise Wegmessung in rauen Umgebungen entwickelt, beispielsweise bei hoher Strahlenbelastung und extremen Temperaturbereichen. Dank seiner hervorragenden Strahlungsbeständigkeit hält dieser Sensor rauen, strahlungsintensiven Umgebungen problemlos stand: Selbst nach Einwirkung eines integrierten Neutronenflusses von 3×10²⁴ n/m² und einer integrierten Gammastrahlendosis von 10⁹ Gy arbeitet er weiterhin stabil und zuverlässig und erfüllt damit die strengen Anforderungen strahlungsintensiver Umgebungen wie beispielsweise in der Nuklearindustrie.
Neben seiner hervorragenden Strahlungsbeständigkeit zeichnet sich dieser Sensor auch durch eine außergewöhnliche Anpassungsfähigkeit an hohe und niedrige Temperaturen aus, wodurch er für eine Vielzahl von Betriebsbedingungen geeignet ist. Er kann kontinuierlich und stabil in einem Temperaturbereich von −200 °C bis +550 °C betrieben werden und hält im Ruhezustand extremen Temperaturen von bis zu 600 °C stand. Er erfüllt die Anforderungen sowohl von kryogenen als auch von Ultrahochtemperaturumgebungen und ist dank seiner außergewöhnlichen Anpassungsfähigkeit an den Temperaturbereich für eine Vielzahl anspruchsvoller Temperaturanwendungen geeignet.
Die ATX-XR-Serie wird zu 100 % aus anorganischen Materialien hergestellt. Alle Materialien werden sorgfältig ausgewählt, um sicherzustellen, dass die Wärmeausdehnungskoeffizienten der einzelnen Komponenten gut aufeinander abgestimmt sind. Dadurch werden thermische Spannungen aufgrund von Temperaturschwankungen minimiert und eine Verformung der Komponenten oder eine Verschlechterung der Leistungsfähigkeit verhindert. Alle Nähte und Verbindungen werden mit Hochtemperaturlegierungen verschweißt oder mit Kupfer verlötet, um die strukturelle Integrität und die Stabilität bei hohen Temperaturen zu gewährleisten; die Anschlüsse sind mit Edelstahlhüllen ummantelt, um Temperaturbeständigkeit, Isolierung und Schutz vor elektromagnetischen Störungen (EMI) zu bieten.
Die ATX-XR-Serie ist mit den Signalaufbereitern, Reglern und Anzeigegeräten von ABEK SENSORS kompatibel.
Grundlagen der Strahlung
Bestimmte Anwendungen erfordern Materialien, die gegen Gamma- und Neutronenstrahlung beständig sind und zudem hohen Temperaturen standhalten können. Bevor konkrete technische Spezifikationen und die Eignung für bestimmte Anwendungen geprüft werden, müssen zunächst die folgenden Arbeitsdefinitionen und Äquivalenzbeziehungen geklärt werden.
Integrierter Neutronenfluss insgesamt
Der gesamte Neutronenfluss (auch als Neutronendosis bezeichnet) ist das Integral des Neutronenflusses über die Zeit.
- 中子通量：单位时间、单位体积内所有中子运动的总距离
- Formel zur Berechnung des Neutronenflusses:
Anzahl der Neutronen / Volumen × Entfernung / Zeit = Neutronendichte × Neutronengeschwindigkeit
- Neutronendichte: die Anzahl der Neutronen (n) pro Volumeneinheit
- Formel zur Berechnung des gesamten Neutronenflusses:
Neutronendichte × Geschwindigkeit × Zeit = Neutronendichte × Entfernung
- Gesamtneutronenfluss in Einheiten von:n/m³ × m = n/m² (n: Anzahl der Neutronen; m: Meter) oder verwende NVT (n/cm²)
- Einheitenumrechnung: 1 NVT = 10⁴ n/m²
Gesamtintegrierte Dosis (TID) von Gammastrahlen
Die absorbierte Dosis ionisierender Strahlung bezeichnet die Menge an Strahlungsenergie, die pro Masseneinheit eines Materials abgegeben wird.
- Rad (Strahlungsabsorptionsdosis): Die Strahlungsmenge, die 0,01 Joule Energie pro Kilogramm Material abgibt
- Gy: Die Strahlungsmenge, die 1 Joule Energie pro Kilogramm Materie abgibt (internationale Standardeinheit)
- Einheitenumrechnung: 1 Gy = 100 rad
Jede Strahlung verursacht in gewissem Maße Schäden; daher lautet die entscheidende Frage: Welche Strahlungsdosis und welche Art von Strahlung kann ein Objekt aushalten, wenn es seine Leistungsspezifikationen aufrechterhalten soll? Dieser Toleranzwert lässt sich bestenfalls abschätzen.
Wenn Strahlungsenergie auf einen Gegenstand trifft, kann das Ausmaß der verursachten Schäden – selbst wenn die Energie der verschiedenen Strahlungsquellen gleich ist – je nach Art der Strahlung (wie Gammastrahlen oder Neutronen) erheblich variieren, und auch die Schadensmechanismen können sich grundlegend unterscheiden.
Es gibt zwei Methoden, um solche Unterschiede zu quantifizieren:
- Bestimmen Sie die Strahlungsflussdichte, der das Gerät standhalten kann, ohne vorübergehende irreversible Schäden davonzutragen;
- Bestimmen Sie den gesamten integrierten Fluss, den ein Bauteil aufnehmen kann, bevor es durch strahlungsbedingte „Alterungsausfälle“ beschädigt wird.
Es ist unerlässlich, streng zwischen den Begriffen „Flussdichte“ und „integrierter Gesamtfluss“ zu unterscheiden.
Es besteht kein direkter Zusammenhang zwischen dem Neutronenfluss und der Gammastrahlung. Unter der Annahme, dass die Energieabgabe bei verschiedenen Strahlungsquellen gleich ist, hängt die von einem Gerät absorbierte Energie von dessen Absorptionsquerschnitt ab; versucht man, diese Werte auf der Grundlage gleichwertiger Schadensstufen umzurechnen, nimmt die Unsicherheit aufgrund der grundlegenden Unterschiede bei den durch verschiedene Strahlungsarten verursachten Schäden weiter zu.
Elektrische Parameter
| parametrisch | Norm |
| Versorgungsspannung: | 1 bis 12 V AC, 3 V Effektivwert (nominal) |
| Eingangsfrequenz: | 400 bis 10k Hz, 2,5 kHz (nominal) |
| Linearitätsfehler: | <±0.5% or 1% FSO |
| Wiederholungsfehler: | <0,01% (voller Hubbereich) |
| Hysterese-Fehler: | <0,01% (voller Hubbereich) |
Umweltbedingungen
| parametrisch | Norm |
| Arbeitstemperatur: | -200°C to +550°C |
| Lagertemperatur: | -240°C to +600°C |
| Strahlungsbeständigkeit: | Gesamtneutronenfluss: 3×10²⁴ n/m² |
| Strahlungsbeständigkeit: | Gesamtdosis an kumulativer Gammastrahlung: 10⁹ Gy |
| Stress am Arbeitsplatz: | 20MPa |
| Schlagfestigkeit: | 10 G (Halbsinuswelle mit 11 ms) |
| Vibrationsbeständig: | 10g，2kHz |
| Gehäusematerial: | SUS304 |

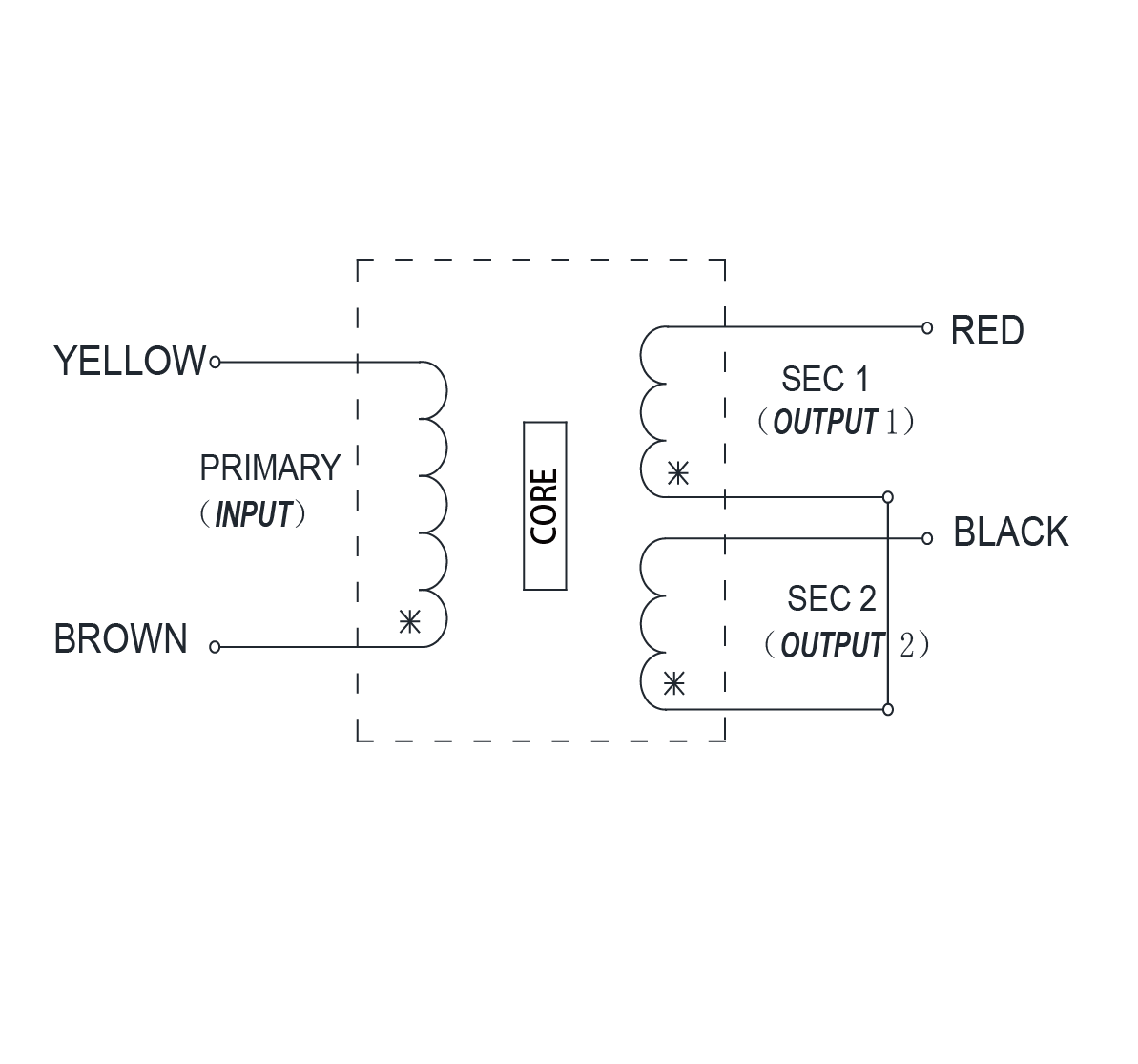

Definitionen der Verdrahtung
Gesamtabmessungen
2 zweiadrige Kabel
Einfädiges Metallkabel, Außendurchmesser 1,5 mm.
Einfaches 4-adriges Kabel
Metallkabel OD 4mm
| parametrisch | Bereich (von Waagen oder Messgeräten) | Länge des Rumpfes "A" | Kernlänge "B" | Mittelstellung "C" | (Grad der) Empfindlichkeit | |
| Bereich Code | mm | mm | mm | mm | mV/V/mm | |
| 010 | ±5 | 0-10 | 109 | 42 | 30 | 30 |
| 030 | ±15 | 0-30 | 133 | 50 | 50 | 16 |
| 050 | ±25 | 0-50 | 192 | 76.2 | 80 | 14 |
