Serie GHEX19 – Sensor de desplazamiento LVDT con resorte de retorno, salida DC y seguridad intrínseca a prueba de explosiones. Ampliamente utilizado en diversos campos de medición de posición. Este sensor cuenta con una carcasa de acero inoxidable y alcanza un grado de protección IP-68, capaz de resistir condiciones ambientales adversas.
El sensor consta de un eje con resorte que funciona dentro de un cojinete de casquillo de precisión y está conectado al núcleo del LVDT. La repetibilidad puede alcanzar 0,6 micras o mejor. El palpador con resorte se extiende y retrae libremente, y según el entorno de aplicación, la fuerza del resorte se puede ajustar de 50 g a 500 g (personalizado).
El sensor incorpora un módulo electrónico integrado, conservando las ventajas técnicas de los LVDT de CA (como funcionamiento sin fricción y alta respuesta dinámica), al tiempo que ofrece facilidad de uso y construcción simple. La salida DC facilita la integración con PLC, indicadores digitales, convertidores A/D, procesadores de datos basados en computadora y sistemas de recopilación de datos QC.

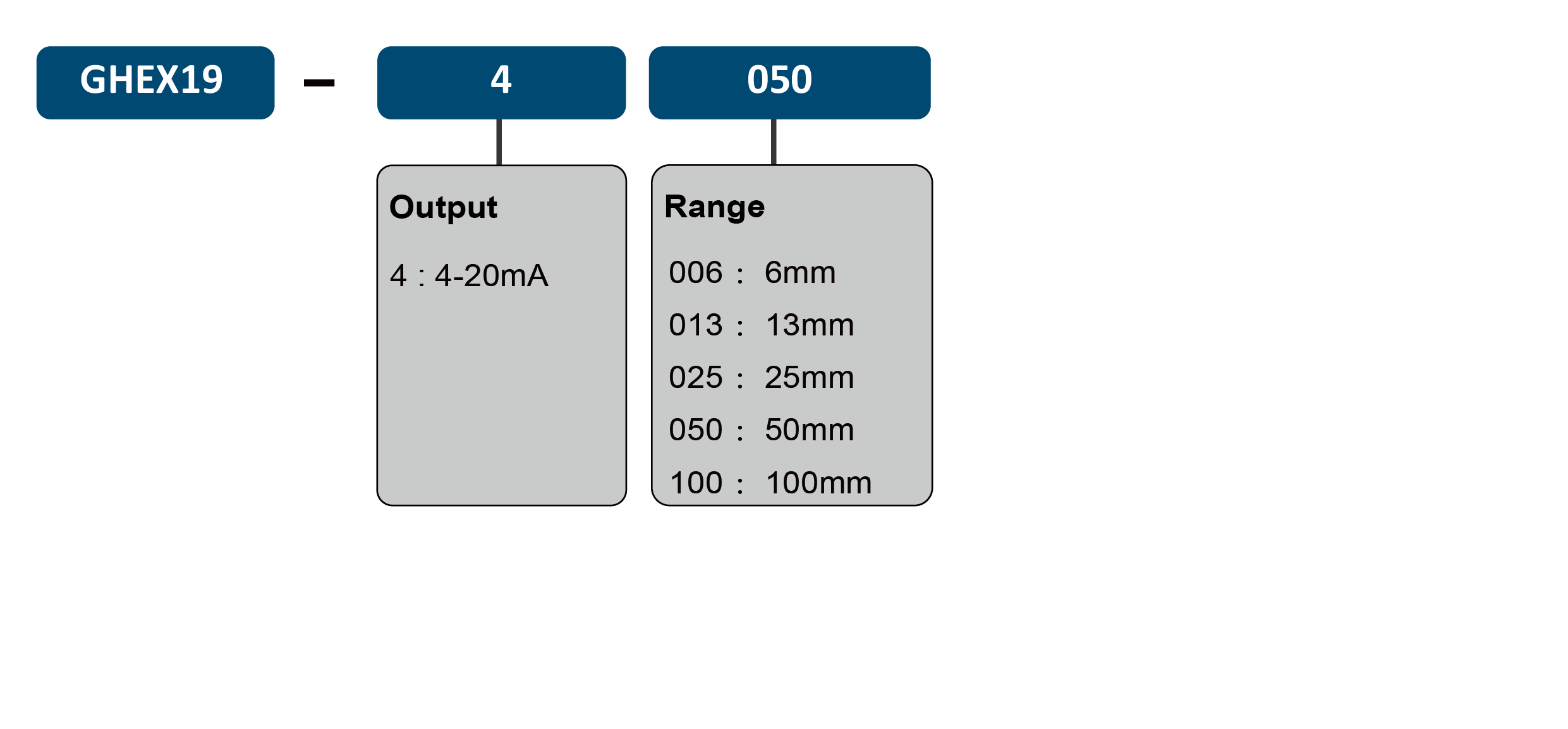

Los sensores de desplazamiento LVDT de la serie GHEX19 cubren un rango de medición de 6 mm a 100 mm. Se caracterizan por su alta resolución, excelente repetibilidad y baja histéresis.
Declaración a prueba de explosiones: La marca a prueba de explosiones de este producto es Ex ia IIC T6 Ga. El rango de temperatura ambiente efectivo para seguridad intrínseca es de -20°C a +60°C. Bajo la temperatura ambiente máxima de +85°C y condiciones de falla especificadas, la temperatura máxima de cualquier superficie del equipo no debe exceder los 85°C. Es adecuado para atmósferas de gas explosivo de Zona 0, Grupo IIC. Fuera del rango de temperatura ambiente anterior, no se garantiza el rendimiento a prueba de explosiones. Este límite de temperatura a prueba de explosiones se refiere a la temperatura del aire ambiente donde se encuentra el cuerpo electrónico del sensor; el vástago de medición puede entrar en contacto con objetos medidos de mayor temperatura, pero se deben tomar medidas de aislamiento térmico y disipación de calor para garantizar que la temperatura del cuerpo electrónico no exceda el límite.
