Serie R28 Transductores de desplazamiento angular RVDT de salida ratiométrica para entornos adversos
Vida útil casi ilimitada
Rápida respuesta dinámica
Resistente a fuertes golpes y vibraciones
Sin fricción de contacto entre los elementos sensores
Amplia gama de temperaturas
Posición del acelerador
rueda de un avión
Sistema de control de vuelo
timón
Sistema de acondicionamiento del combustible de aviación
Información sobre la posición de la válvula
maquinaria y equipos
Los transformadores diferenciales variables rotativos RVDT de la serie R28-017 de ABEK SENSORS son transductores de desplazamiento angular que proporcionan una salida de tensión linealmente proporcional para el desplazamiento angular en entornos difíciles, como temperaturas bajas/altas y fuertes vibraciones de choque.
Esta serie de RVDT se caracteriza por su diseño sin contacto, así como por su bobina y rotor integrales, que ofrecen una gran fiabilidad a largo plazo y una larga vida útil.
Los RVDT de la serie R28-017 son diseños ratiométricos (relación diferencial y suma) con salidas que prácticamente no se ven afectadas por las variaciones de temperatura y alimentación, lo que puede mejorar eficazmente la precisión del sistema.
Los RVDT de la serie R28-017 funcionan con corriente alterna y no llevan incorporada electrónica de acondicionamiento de señal, por lo que ofrecen al usuario un rango de temperatura de funcionamiento extremadamente amplio (-55°C a 155°C).
La serie R28-017 ofrece un rango de medición de ±65° y se utiliza ampliamente en aplicaciones como aviación, aeroespacial, motores, retroalimentación de posición de válvulas y retroalimentación de frenos giratorios.
Nuestra empresa se puede personalizar de muchas maneras, incluido el diseño de redundancia de doble canal, las interfaces de montaje, los métodos de salida, los tipos de conector, etc.
Especificaciones eléctricas
| parámetros | norma | ||
| Alcance: | ±65° (130° de recorrido total) | ||
| ángulo mecánico | 360° | ||
| Tensión de excitación: | 3V | ||
| Frecuencia de excitación: | 3000 Hz | ||
| Forma de salida: | (Va-Vb)/(Va+Vb) | ||
| (nivel de) sensibilidad | (7,4 a 8,0) mV/V/° | ||
| Relación de salida de escala completa (±65°): | ±0.53V | ||
| Linealidad: | ±40° | ±50° | ±65° |
| <±0,5% | <±1% | <±2% | |
| y tensiones de valor: | 3V±6% | ||
| Tensión cero: | ≤25mV | ||
| Fase: | ≤12° | ||
| Resistencia de aislamiento: | 500V CC, >100MΩ | ||
| Rigidez dieléctrica: | CA 500Vrms,60s | ||
| Temperatura de uso: | -55°C a +155°C | ||
Dimensiones generales

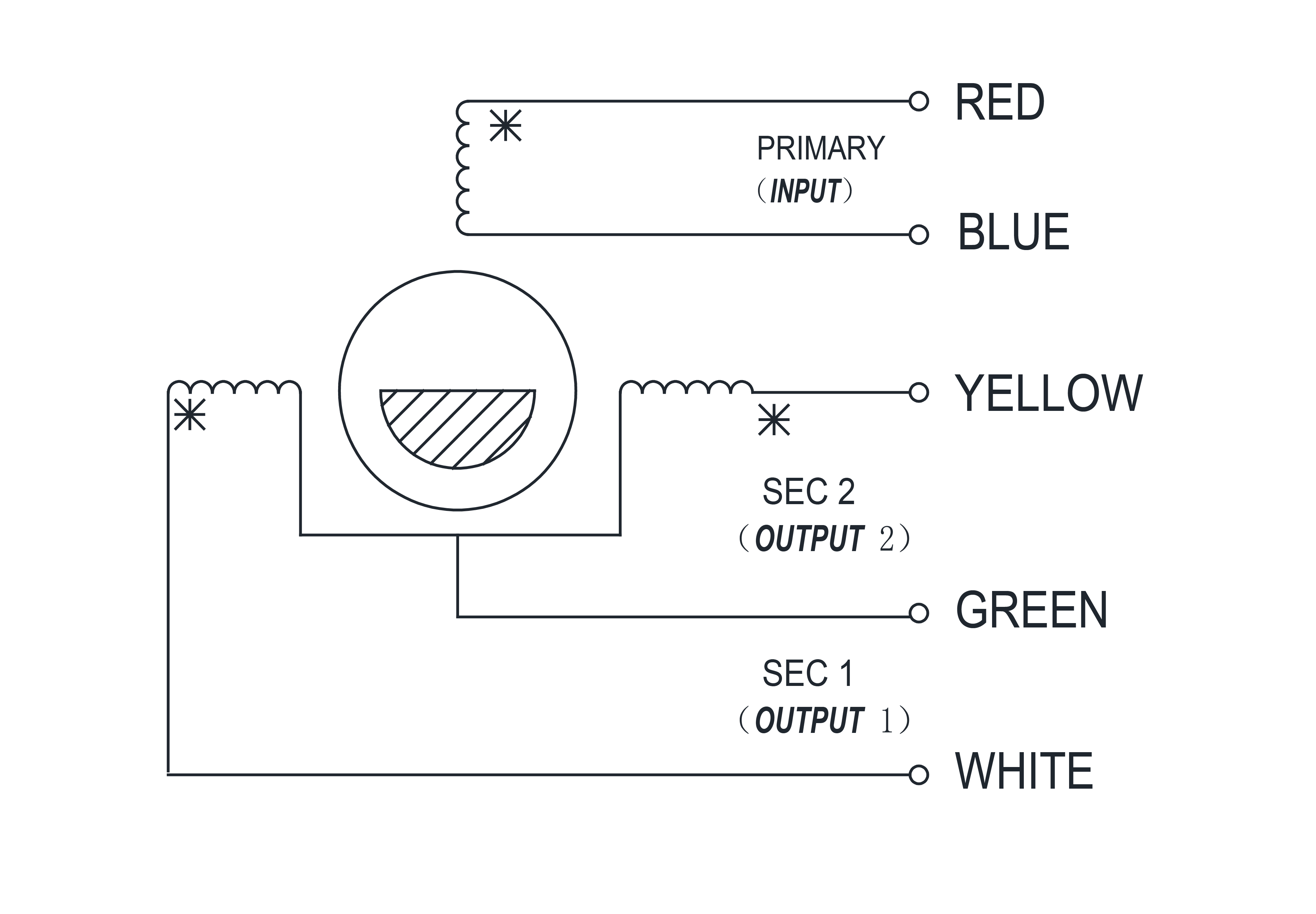

Definiciones de cableado
selección
| R28-017 | - | 40 |
| gama | Ángulo calibrado en fábrica | |
| 40: ±40° | ||
| 50: ±50° | ||
| 65: ±65° |
